LICHTPLAN

Licht in het poppenhuis

Eenvoudig 12-volt lichtplan voor een bestaand poppenhuis, klaar en behangen, waar nog geen verlichting in zit.

Dit is een voorbeeld om uit te leggen hoe je elektra kunt verwerken in een poppenhuis met een eenvoudig systeem. Aan dit voorbeeld kunnen geen rechten worden ontleend. Volgen van deze aanwijzingen zijn geheel op eigen risico.





We maken gebruik van elektra-artikelen met zichtbare bedrading. (dus geen Cir Kit die men achter het behang kan verwerken)

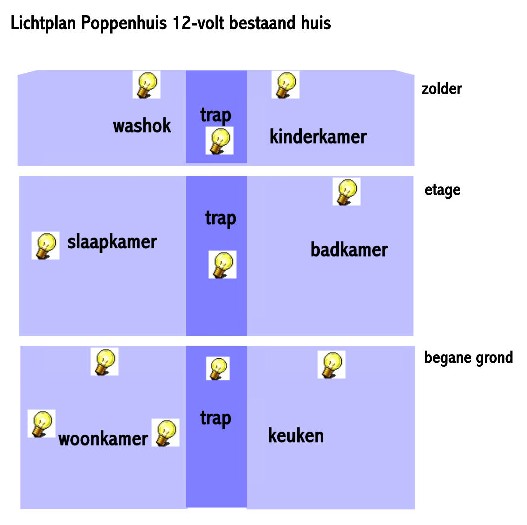

Maak een lichtplan, waar je verlichtingspunten en ook hoeveel gloeilampjes je in elke kamer wilt hebben.

Let: als je bijv. een kroonluchter hebt met 7 gloeilampjes er in dan tellen deze 7 lampjes. Bijv. Een kerstboom heeft 15 gloeilampjes

In dit voorbeeld zijn lampjes gebruikt met 1 gloeilampje.

Aantal lampjes voorbeeldtekening

3 zolder

3 etage

5 begane grond

11 lampjes totaal









transformator

12-weg stekkerdoos 1500 mA

Wat heb je nodig

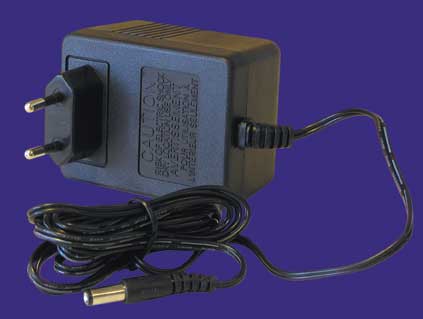

bulletTransformator 12V,

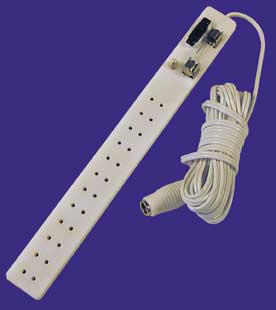

bulletStekkerdoos, 12-weg, 1500mA,





"Even technisch"

1 gloeilampje = 12 volt = 50 milliAmpere

11 gloeilampjes = 11 x 50 = 550 milliAmpere

De bovengenoemde transformator is bijv.850mA en voor het voorbeeld voldoende.

De 12-weg stekkerdoos is 1500mA (1500 delen door 50 is  30 gloeilampjes)

In de stekkerdoos kun je 12 stekkertjes kwijt, er zit een aan/uit schakelaar en een zekering om oververhitting tegen te gaan.





Hoe nu verder.

We gaan er vanuit dat er 11 lampjes zijn aangeschaft met 1 gloeilampje waar draad, gloeilamp en stekker aan zitten.

Dit is een lampje met 3 gloeilampjes

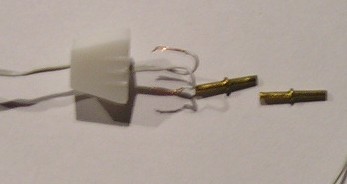

De stekkertjes zijn gemakkelijk uit elkaar te halen. Het is echter nauwkeurig werk
bulletHaal de stekkertjes los
bulletBevestig de lampjes op de punten waar je ze wilt hebben.

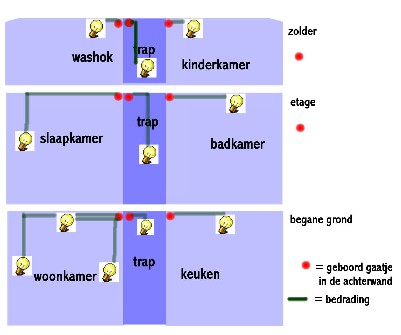

bulletBoor gaatjes in de hoeken van de achterwand in de kamers. zo klein mogelijk

Er is isoleertape te koop in betere elektra winkels en doe-het-zelf zaken.  Hiermee kun je het draad tegen het plafond plakken, ook het betere dubbelzijdige plakband kun je gebruiken als je draad bijvoorbeeld langs een gekleurde wand moet lopen. Je kunt dan een stukje gekleurd papier of als je dat hebt, overgebleven behang aan één kant van het tape plakken.

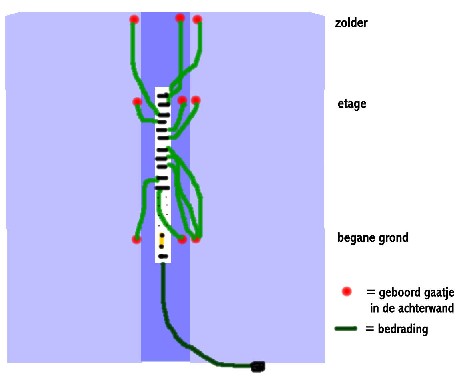

Achterkant van het poppenhuis
bulletmaak de stekkertjes weer vast aan de bedrading en stop ze in de stekkerdoos.

Je kunt de stekkerdoos op de achterkant van het poppenhuis bevestigen.

stekker van de stekkerdoos in de transformator en als het goed is branden de lichtjes.

Vragen, of is er iets niet duidelijk, en eventuele verbeteringen zijn welkom.
